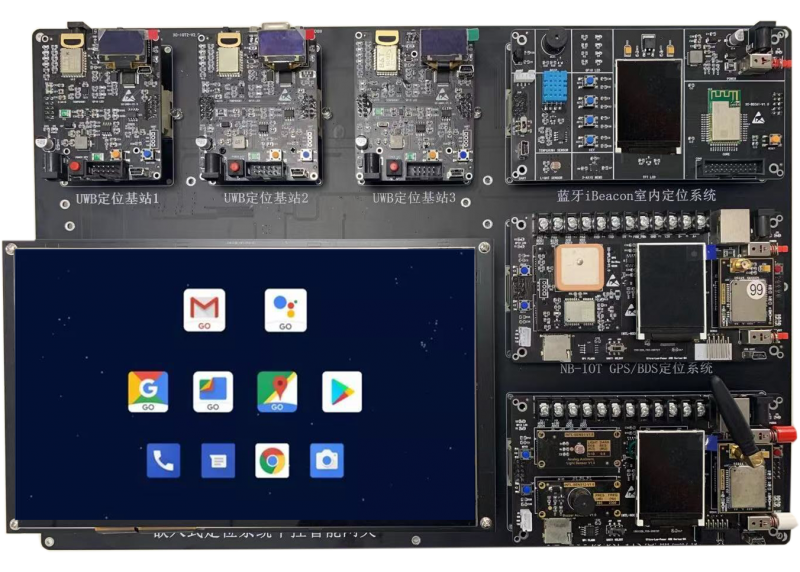

1.嵌入式中控網關

核心板芯片：Cortex-A9 S5P4418四核；

處理器主頻1.4GHz及以上；采用28nm制作工藝，內置高性能4核A9 ARM架構，配備Mali-400 GPU；支持 2D/3D圖形加速；內部MFC支持 MPEG2/4、H.263、H.264等的編解碼和VC1的解碼；

DDR3內存：≥2GB DDR3； ?

海量存儲：≥16GB EMMC 存儲；

▲LCD液晶：10.1寸 分辨率1024×800。

觸摸屏：多點觸控電容屏接口；

視頻輸出：HDMI1.4視頻輸出接口；

支持動態PWM背景調光，標準音頻單元，音頻輸入輸出接口；

1路TF卡插座(含32G卡，讀卡器)；

1路千兆以太網RJ45網口；

≥3路USB Host2.0接口；≥1路USB OTG接口；

≥2路RS232接口；≥1路RS485接口；

WiFi/藍牙4.0二合一；按鍵：4個獨立按鍵

GPIO擴展接口：引出22個IO用于外設板

?

2.UWB定位系統

至少包括2個部分，3個UWB定位基站、UWB定位節點。采用工業級UWB定位模組，測距精度10cm，定位精度30cm。

UWB定位基站*3套

核心芯片：DW1000

天線形式：板載

傳輸距離：約40米

核心芯片CORTEX-M3內核

▲顯示屏：0.96寸Oled，顯示標簽號

串口輸出數據，可使用上位機直觀顯示

每個模塊配備500mAH板載鋰電池電源，快速部署

提供KEIL工程單片機源碼，以及測距教程提供上位機源碼

UWB定位標簽

核心芯片：DW1000

天線形式：板載

傳輸距離：約40米

核心芯片CORTEX-M3內核

▲防護等級：標準IC卡封裝塑料外殼

▲佩戴方式：吊牌式

產品尺寸87.5mm×56mm ?

▲充電方式: microusb

▲配備300mAH電池

?

3.藍牙ibeacon室內定位系統

實訓平臺至少包含定位開發板、定位信標標準IC卡組成，定位節點采用nrf51822無線模塊設計；配套APP端管理軟件，可實現無線定位演示。

提供豐富的實驗例程，便于《無線定位開發》、《藍牙通信技術》多種課程的學習。

藍牙ibeacon室內定位開發板

無線定位單片機nrf51822微處理器；

256kB片上閃存和16kB RAM;

符合Bluetooth 5.0標準規范；

LED燈：電源、連接、數據傳輸等狀態指示；

信號濾波器采用進口非平衡巴倫濾波器。

傳感器擴展：三軸傳感器、溫濕度傳感器

藍牙ibeacon室內定位定位信標

無線定位單片機nrf51822微處理器；

符合IEEE802.15.4 ZigBee標準規范；

LED燈：電源、連接、數據傳輸等狀態指示；

信號濾波器采用進口非平衡巴倫濾波器。

▲防護等級: 標準IC卡封裝塑料外殼

▲佩戴方式: 吊牌式

產品尺寸87.5mm×56mm ?

▲充電方式: microusb

▲配備300mAH電池

?

4.NB-IOT/GPS定位系統

本系統基于NB-IOT及GPS定位技術，并結合高性能低功耗STM32L431RCT6，充分考慮綜合應用、工程實訓、項目創新為設計理念設計。本系統充分考慮智能產品感知層設備的多樣性，具有強大的可擴展性，并結合窄帶通訊應用，如智慧路燈、智能農業、智能煙感及智能物流定位等方案，提供真正的NB-IOT窄帶解決方案。

NB-IOT節點*2套

高性能低功耗STM32L431RCT6

顯示單元：1.3寸，分辨率240*240

存儲：256K Flash，64KB SRAM

外擴Flash：8MB SPI Flash

操作系統：LiteOS HUAWEI 操作系統

外部擴展接口：XC標準傳感器接口

傳感器擴展：支持溫濕度、光照等多種傳感器

NB-IOT無線模塊

網絡類型: 移動/電信4G LTE

數據傳輸模塊:Quectel BC35-G

多頻段頻段支持:

B1 @H-FDD: 2100MHz ; B3 @H-FDD: 1800MHz

B8 @H-FDD: 900MHz; B5 @H-FDD: 850MHz

B20 @H-FDD: 800MHz ; B28 @H-FDD: 700MHz

基本功能:窄帶通訊數據傳輸

協議棧: UDP/COAP

傳感器模塊

1）光照傳感器

3）蜂鳴器執行器

GPS/北斗定位模塊

BD2/BD3+GPS雙系統導航定位；

支持單系統獨立定位和多系統聯合定位；

?

5.ARM仿真器

支持仿真Cortex-A9 STM32F系列等內核芯片；

支持Eclipse、KEIL等集成開發環境；

USB口取電，能給目標板或用戶板提供3.3V；

提供Windows系統驅動即插即用；

實現單步、斷點、寄存器查看等功能；

不同實驗之間切換，無需重啟，即可繼續進行實驗。

1.UWB定位技術實驗

實驗?：GPIO基礎實驗

實驗?：OLED顯?實驗

實驗三：UWB?線通訊實驗

實驗四：UWB測距實驗

實驗五：三邊定位算法

實驗六：?線定位跟隨展?實驗

實驗七：...

?

2.藍?iBeacon定位實驗

實驗?：NRF51822基礎實驗

實驗?：溫濕度采集實驗

實驗三：三軸加速度采集實驗

實驗四：藍?通信?播實驗

實驗五：ibeacon定位實驗

實驗六：ibeacon信標實驗

實驗七：...

?

3.NB-IOT+北?定位實驗

實驗?：STM32L4基礎實驗

實驗?：北?設備設備接?云端實驗

實驗三：HUAWEI 云平臺側實驗

實驗四：HUAWEI 云設備側實驗

實驗五：HUAWEI 云調測實驗

實驗六：云端平臺定位數據觀測實驗

實驗七：...

?

4.嵌?式定位應?實驗

實驗?：APP設置配置標簽/?關

實驗?：Android 定位算法實現實驗

實驗三：Android UDP通信設計實驗

實驗四：Android GUI設計實驗

實驗五：Android 定位實時顯?

實驗六：Android 定位跟隨展?實驗

實驗七：...
