1、產品簡介

STM32-M4 單片機實驗平臺是針對高校推出的教學科研型綜合開發平臺。平臺采用模塊化設計，包括傳感器采集區、顯示交互區、執行器控制區三大區域，每個區域內又包含很多小的實驗單元。既可以完成基本的單片機編程教學，又可以將傳感器、執行器、顯示模塊進行聯動，設計高階的項目級系統。即能讓初學者容易上手，又能可以滿足學生水平差異化的需求。

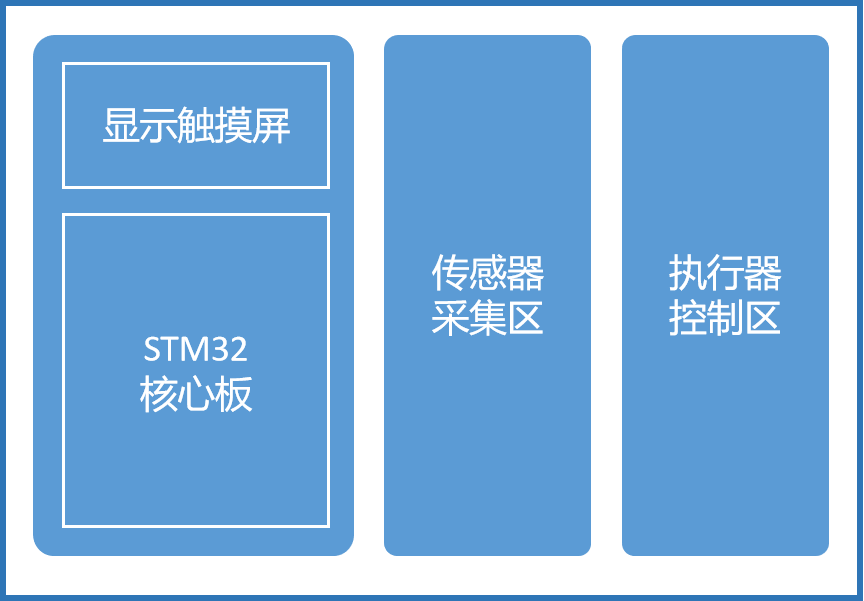

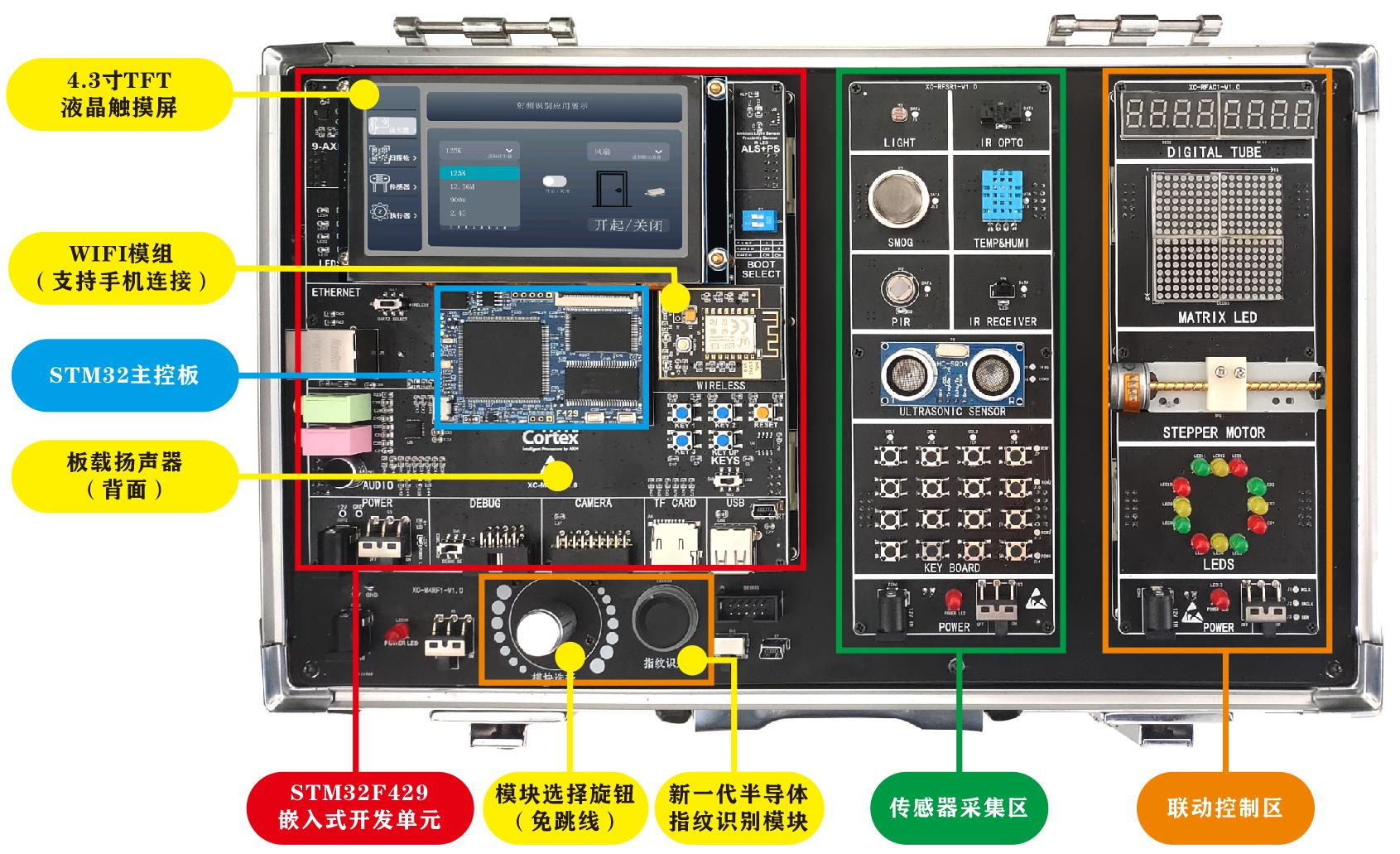

2、產品布局圖

3、平臺特點

（1）高性能的 MCU

STM32F429/439 系列 MCU 面向需要在小至 5 x 5. 1 mm 的封裝內實現高集成度、高性能、嵌 入式存儲器和外設的醫療、工業與消費類應用 。STM32F429/439 單片機集成 Cortex-M4 內核 (具有浮點單元) 工作頻率為 180 MHz ，并實現了低于 STM32F405/415/407/F417 的靜態功耗。

（2）豐富的嵌入式實驗單元

STM32-M4 嵌入式&RFID 實驗平臺除了嵌入式板載的 LED 和按鍵等實驗資源之后，還通過傳 感器采集板、執行器控制板、聯動控制板提供了豐富的嵌入式教學實驗對象，包括光照傳感器、紅 外對射傳感器、煙霧傳感器、溫濕度傳感器、人體感應傳感器、紅外遙控接收器、超聲波傳感器、 4 x 4 矩陣鍵盤、數碼管、矩陣 LED 、步進電機、交通燈

（3）完善的嵌入式課程體系

STM32-M4 嵌入式實驗平臺標準課程資源主要包含了《嵌入式 STM32M4應用開發》和《嵌入式 M4 綜合項目設計》等個 2個部分。每一門課程都提供了包括環境搭建、開發流程、原理講解、基礎應用的部分，以及后面和 實驗平臺的嵌入式實驗單元相關的部分，使學生能輕松學會嵌入式開發工具的使用，掌握嵌入式的 開發方法，獲得嵌入式的基本開發能力。

綜合設計的課程安排讓課程之間不是孤立的，而是有聯系的，需要學生將所學知識進行融會貫通，才能完成復雜的系統級設計。在綜合項目的實訓過程中，讓學生快速提升嵌入式開發能力，達到符合企業招聘需求的水平。

4、產品各模塊介紹

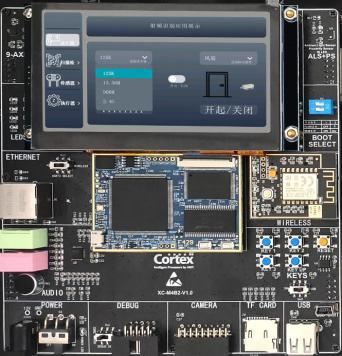

（1）M4 嵌入式板

M4 核心板采用 Cortex-M4 內核 STM32F429IGT6 處理器，配備2MB FLASH，256+4KB的 Data SRAM；3 個 I2C，6 個 SPI，8 個 USART，2 路 CAN，3 個 12 位 ADC 轉換器，2 個 12 位 DAC 轉換器，支持 USB 和 JTAG 調試；復位鍵 1 個、用戶 LED 燈 4 個；USB 接口、1 個串口 接 口 ；1 個 下載 調試接 口 ； 1 個 RTC 后 備 電池 ；32MB 的 SPI 接 口 flash ；2K 的 I2C 接 口 EEPROM  (AT24C02)； 以太網接口（LAN8720A）；TF 卡 (SDIO 接口)：最大支持 32G；I2S 音 頻單元；1 個耳機輸出接口；TFT 液晶接口；

嵌入式底板將上述的 M4 核心板的部分引腳引出作為接口，包括 LED 燈、按鍵、九軸加速度、 音頻接口、 以太網口、調試串口、下載接口等。并且預留了一個通用的無線模組接口，支持接入 ZIGBEE 、WIFI 、BLE 、LORA 等多種最主流無線傳感網模塊，可以任意替換，能進行基于物聯網方向的擴展。

實驗平臺上搭載了一塊 4.3 寸 TFT 液晶觸摸屏，并通過嵌入式底板與核心板相連，可用于人機 交互。并行 24 位 RGB 接口，帶 5 點觸摸功能；分辨率：800*480 。TFT 支持 LED 背光，能量轉 換效率高，保證色彩準確還原、無閃爍效應，竄色現象，支持亮度調節。

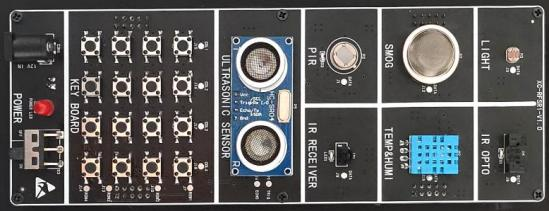

（2）傳感器采集板

傳感器采集板上包含了光照傳感器、紅外對射傳感器、煙霧傳感器、溫濕度傳感器、人體紅外 傳感器、紅外遙控接收器、超聲波傳感器以及 4x 4 矩陣鍵盤等硬件模塊。

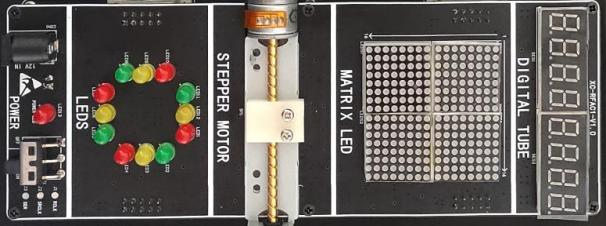

（3）執行器控制板

執行器控制板上包含了8 位數碼管、16 x 16 LED 矩陣屏、步進電機和交通燈等硬件模塊。

（4）其他模塊及配件

     1）指紋模塊

指紋識別模塊參數如下：

1 ) 采用 BM2166 一體化指紋處理模塊，它集成了半導體傳感器和指紋算法芯片。

2) 模塊可靠性高，指紋搜索速度快，指紋圖像讀取時，對干濕手指都有靈敏的反應和判斷， 能獲得最佳的成像質量，適用人群廣泛。

3) 具備自學習功能，實際使用過程中越用越好用。

4) 具有可調節的安全等級功能、指紋特征數據的讀/寫功能。

5) 手指按壓后模塊 Touch 腳輸出高電平，模塊通過 UART 接口通訊， 由主設備發送相關命令 進行控制。

6) 模塊可以通過各種功能設置命令實現如錄入指紋、對比指紋、清空指紋庫等功能。

7) 圖像大小：8mm x 8mm ，圖像像素：160 x 160 ，分辨率：508dpi。

8) 指紋容量：300 枚，耐磨次數：> 10 萬次，匹配方式：1: 1 、1 ：N。

9) 工作電壓：3.3±0.3 (V)。

10) 工作溫度：-20 ~ 40℃。

2）模塊選擇旋鈕

     因為試驗箱需要連接的外設比較多，所以設計了一個模塊選擇旋鈕，它用于切換哪個模塊與 MCU 相連，不需要跟換模塊解決引腳復用問題。旋轉旋鈕后，模塊底部的 LED 亮起即代表該模塊 被選中。
