RFID基礎實驗箱M4款

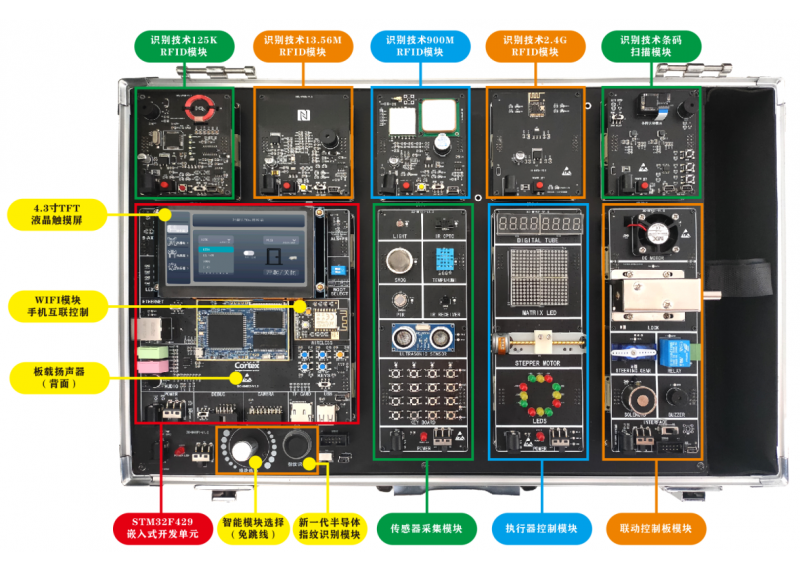

STM32-M4嵌入式&RFID實驗平臺是針對高校推出的教學科研型嵌入式綜合開發平臺、射頻識別技術應用與開發平臺。平臺采用模塊設計，包括傳感器采集模塊、執行器控制模塊、聯動控制板模塊、RFID射頻識別模塊、嵌入式開發模塊、交互顯示等多個模塊，每個模塊又包含很多小的實驗單元。它既可以完成基本的單片機編程教學，又可以深入學習全頻段的射頻識別技術，甚至可以將RFID、傳感器、執行器、顯示模塊進行聯動，設計高階的項目級系統。即能讓初學者容易上手，又能可以滿足學生水平差異化的需求。
1.多系統應用開發
系統包含嵌入式Cortex-M4內核主控網關，提供嵌入式服務器端、PC應用軟件、Android手機APP設備等組網分析軟件，支持PC與ARM架構二次開發與應用。
2.支持多種RFID模塊
支持125K低頻、13. 56M高頻（包含高頻模塊15693原理機模塊、14443 TYPE/B身份證模塊）、900M超高頻、2.4G有源RFID模塊。
3.RFID聯動應用單元：
通過RFID模塊→網關→的ETC閘機模塊\門禁模塊\電機模塊\繼電器模塊、LED燈等模塊進行聯動應用。
4.雙核?系統開發?持
嵌?式Cortex-A9/53內核智能?關
聯動控制板嵌?式Cortex-M3智能模塊
5.開放?次開發接?
提供開放接口，同時，預留編程下載軟件調試接口，可外接其它器件，進行創新教學與實驗，以及綜合性的應用。
6.豐富的軟件課程應??持
支持?磁聯動系統項?、ETC不停?收費、?員定位等系統應用實例
1.STM32F429核心控制板
（1）采用（ST）基于ARM Cortex-M4的32位處理器STM32F429；工作頻率：180M，1MB FLASH，SRAM有 256KB，可升級底板+核心板結構 主流B2B板對板接口 底板支持擴展F767和H743芯片，支持USB和JTAG調試；CPU板可以獨立使用，并單獨能完成不小于20個實驗項目，作為RFID主控制器能完成基于不同頻段的RFID讀寫及應用實驗
（2）復位鍵1個、用戶按鍵5個、用戶LED燈4個；USB接口、1個MiNi-usbcom；1個20針的JTAG下載、調試接口；1個RTC后備電池；2MB的SPI接口flash（W25Q16VSFIG）；2K的I2C接口EEPROM（AT24C02）；以太網接口（LAN8720A）；TF卡（SDIO接口）：最大支持32G；I2S音頻單元（WM8978，播放SD卡里面的音頻文件）;1個耳機輸出接口；TFT液晶接口；
（3）液晶屏：4.3寸TFT液晶，并行24位RGB接口，帶5點觸摸功能；分辨率：800*480；
（4）支持LED背光，能量轉換效率高，色彩準確還原、無閃爍效應，竄色現象。亮度支持調節。
2.125K RFID模塊
（1）CMOS集成收發器電路基站芯片；
（2）配備繞圈天線；
（3）獨立MCU可編程；
（4）提供服務器端應用軟件程序；
（5）通訊速率：9600波特率；
（6）讀寫距離：1～2cm；
（7）讀卡性能支持：只讀EM4100/EM4102等卡,
（9）通訊與供電： 防反插標準插座或USB；
3.13.56M RFID模塊
（1）采用高頻NFC芯片；
（2）工作頻率為13.56MHz；
（3）板載PCB印制板天線；
（4）讀卡性能支持：支持ISO14443A/B協議,支持標準非接觸s50卡 、s70 卡、身份證讀取；
（5）模塊功能：完成對 ISO14443 標簽的尋卡、防沖突、選擇卡、密碼下載和校驗、修改密碼和讀寫操作等；
（6）通訊與供電：防反插標準插座或USB；
4.900M RFID模塊
（1）采用UHF-R200超高頻模塊，模塊化的接口設計增強超高頻 RFID 的抗干擾性；
（2）發射功率-13～10 dBm可調；
（3）讀卡性能支持：EPCglobal Class1 Gen2、ISO18000-6C標準兼容卡；
（4）模塊功能：完成對900MHz標簽的尋卡、讀寫操作等；
（5）通訊與供電：防反插標準插座或USB；
5.2.4G RFID有源標簽讀卡器模塊
（1）無線收發芯片nRF24L01，SPI接口；真正的GFSK單片式收發芯片；內置硬件鏈路層；增強型ShockBurst功能；自動應答及自動重發功能；地址及CRC檢驗功能；
（2）無線速率：1或2Mbps；
（3）30SPI接口速率：0--8Mbps；
（5）接收靈敏度：-106dBm@250kbps；
（6）空中速率：250K—2Mbps；
（7）ABS外殼電子標簽卡：
（8）內部由電池、天線、射頻芯片一起構成
（9）尺寸：75mm×40mm×10mm
6.條碼掃描模塊
支持一維條形碼和二維碼識別；條碼材質支持紙質、薄膜和屏幕；二次開發提供串口指令和SDK兩種方式；
7.傳感器采集模塊
（1）光照傳感器（型號GL5516，接口ADC）
（2）紅外對射光電開關（型號ST150，接口GPIO接口）
（3）煙霧傳感器（型號MQ-2，接口ADC接口）
（4）溫濕度傳感器（型號DHT11，接口單總線）
（5）人體感應傳感器（型號BM412，接口GPIO）
（6）紅外遙控接收傳感器（型號0038，接口單總線）
（7）超聲波傳感器（型號SR-04，接口總線）
（8）矩陣掃描鍵盤（型號4*4，接口GPIO）。
8.執行器控制模塊
（1）8位8段式動態掃描數碼管（2個 74HC59級聯驅動、8個共陽數碼管）
（2）16*16 LED點陣（4個74HC59級聯驅動、4個紅色8*8LED點陣）
- 式步進電機（步進電機驅動芯片 LV8549、8mm絲桿滑臺滑片步進電機、2相4 （4）LED交通信號燈（2個 74HC59級聯驅動、12個 LED燈紅R綠G黃Y、十字路口矩形布置）。
9.RFID聯動控制板模塊
電機風扇：模擬RFID控制電機
電磁鎖：模擬RFID控制開門
舵機：模擬RFID控制ETC舵機
繼電器：模擬RFID控制電器控制
電磁閥：模擬RFID控制煤氣控制
蜂鳴器：模擬RFID數據識別異常報警
控制方式：可一鍵切換選擇板載協處理器或者主控制器直接驅動；
1.嵌入式STM32應用開發實驗
STM32F429芯片介紹
M4嵌入式&RFID實驗平臺介紹
STM32開發環境安裝及使用
STM32應用開發基本流程
STM32應用開發：LED燈、按鍵、串口、定時器、外部中斷、ADC、環境光實驗、溫濕度采集實驗、煙霧檢測實驗、紅外模塊、人體紅外感應實驗、紅外遙控實驗、超聲波測距實驗、交通燈實驗、數碼管顯示實驗、步進電機實驗、點陣屏顯示實驗、矩陣按鍵實驗、蜂鳴器實驗、直流電機實驗、電磁鎖控制實驗、電磁閥控制實驗、繼電器控制實驗、舵機控制實驗。
2.RFID射頻識別技術實驗
125K低頻RFID應用開發
125K RFID基礎應用-讀卡實驗
125K RFID基礎應用-寫卡實驗
125K RFID綜合應用-上班考勤打卡系統
13.56M高頻RFID應用開發
13.56M RFID基礎應用-讀卡實驗
13.56M RFID基礎應用-寫卡實驗
13.56M RFID綜合應用-公交車支付系統
900M超高頻RFID應用開發
900M RFID綜合應用-停車場收費系統
2.4G有源RFID應用開發
2.4G RFID基礎應用-讀寫實驗
2.4G RFID綜合應用-設備管理系統
條碼識別應用-條形碼&二維碼識別。
3.freeRTOS操作系統實驗
freertos任務創建于刪除實驗
freertos任務掛起與恢復實驗
freertos二值信號量實驗
freertos互斥量實驗
freertos軟件定時器實驗
freertos任務通知實驗
freertos隊列操作實驗
freertos傳感器綜合實驗
