電子多功能實訓臺
電子多功能綜合創新實驗開發平臺是針對嵌入式/物聯網教學設計的一款綜合型教學實訓平臺， 本平臺在 ARM 微處理器平臺、STM32 微控制平臺、Aduino 微控制平臺、51 微控制平臺、傳感器 采集模塊、執行器控制模塊、安防報警模塊、顯示單元模塊以及 RFID 感知模塊、無線通信模塊單 元等硬件的基礎之上，經過硬件組裝、硬件接線、協議制定、固件開發、燒寫配置、應用開發等步驟，實現在 PC 或手機端應用程序中顯示傳感器數據、控制執行器或設置硬件模塊聯動的功能，實 現物與人、物與物的泛在連接。
一、產品概述
電子多功能綜合創新實驗開發平臺除了能讓學生近距離的感知嵌入式和物聯網的應用，了解物聯網系統的整體架構；還能進行硬件接線操作，鍛煉學生的動手能力；能進行基于 Cortex-M4 的Stm32 應用開發，學習單片機程序的基礎開發；可以進行程序燒寫、功能及網絡參數配置等操作， 理解網絡層的通訊原理；還能進行基于物聯網的 Android應用開發，獲得物聯網應用層的開發能力并且以上這些課程內容在配套光盤中都提供詳細的開發資料和課程資源，而課程資源按照物聯 網體系架構進行分解設置，將復雜的物聯網系統進行分解成多個子知識點，便于學生理解和接受， 即便沒有太多基礎也相對比較輕松上手。在課程中既可以學習嵌入式、物聯網相關的基礎知識，又 能自由設計出各類綜合性的物聯網應用項目。所以電子多功能綜合創新實驗開發平臺能為學生完成 課程實訓、畢業設計和創新實踐提供良好的環境。
二、產品特點
1、RK3399邊緣計算網關
平臺中控網關使用RK3399為中控核心，芯片使用六核大LITTLE處理器：包括四核的Cortex-A53和雙核的Cortex-A72，主頻可達2.0GHz。網關底板接口資源豐富，支持雙MIPI、HDMI、EDP、DP等眾多主流顯示輸出口，支持雙頻無線網絡接收，千兆以太網口，藍牙通信4.1，還有Mini PCle口，可以擴展3G和4G通信；以及USB2.0/3.0HOST、獨立PCIE接口等外設接口；兼容Linux，Ubuntu，Debain，Android等開源操作系統。
2、嵌入式與物聯網綜合實訓
平臺同時配置了物聯網傳感單元和嵌入式控制單元，物聯網傳感單元包含ZigBee、Wifi、藍牙、Lora，433等多個無線傳感模塊，125k、13.56M、900M、條碼識別、指紋識別等智能識別模塊，以及實驗級安防報警模塊和工業級智慧環境模塊。嵌入式控制單元包含了由數碼管、點陣、LED燈、LCD屏組成的顯示模塊和由風扇、舵機、繼電器等組成的執行控制模塊，可同時滿足嵌入式和物聯網綜合實訓。
3、實驗級與工業級雙類傳感器
平臺同時配置了實驗級和工業級兩大傳感模塊，包括由光照、溫濕度、PM2.5、光柵、震動、氣壓、火焰、霍爾八大實驗級傳感器構成的安防報警模塊，以及由風速、風向、二氧化碳、環境噪聲、光照、溫濕度、空氣質量、大氣壓力八大工業級傳感器構成的智慧環境模塊，可同時滿足物聯網基礎理論的驗證式教學和真實項目的實戰化教學。
4、模塊化自由接線組網
實訓臺采用磁吸模塊化設計，預留多個模塊接線端子支持自由接線組網，學生可以自行組建所需的傳感、控制及顯示單元在內的物聯網系統。

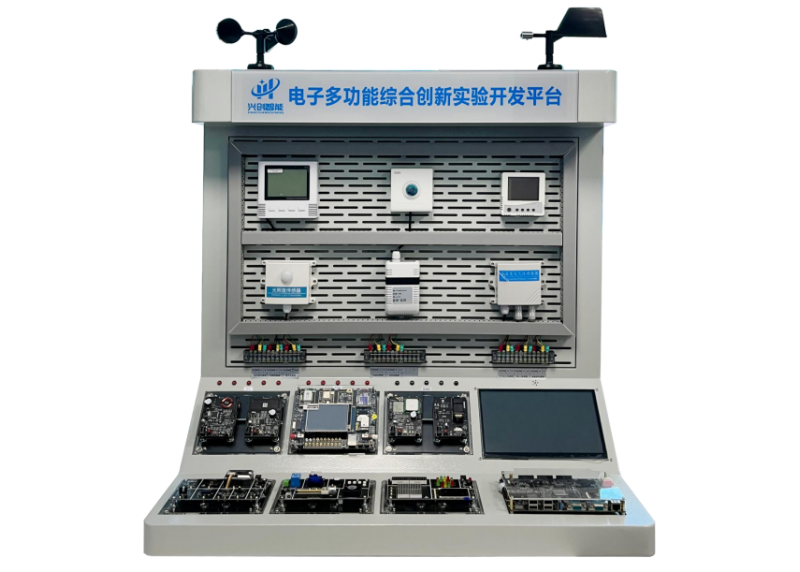

三、平臺布局
電子多功能綜合創新實驗開發平臺的網孔架面板主要用于固定工業級傳感采集模塊，這些傳感 器的導線出廠時默認通過線槽連接到了下面三個接線端子上。后續使用中可以直接從這三個節點端 子處引出導線進行后續的硬件連接。
電子多功能綜合創新實驗開發平臺的底座上用于擺放 ARM 微處理器平臺、STM32 微控制平 臺、傳感器采集模塊、執行器控制模塊、安防報警模塊、顯示單元模塊以及 RFID 感知模塊。ARM 微處理器平臺固定在底座上，其他 6 個模塊均通過底座上的磁吸供電板進行固定，并且這些模塊上均有接線孔。下圖中讀卡器位置上方的 15 個圓孔為臺體上的供電接口，每 5 個一組從左至右分別 為+5V 、+ 12V 以及 GND。
1.ARM 微處理器控制平臺
ARM 微處理器控制平臺采用 RK3399 作為主控，主要由網關底板及觸摸顯示屏組成，并且采用底板與屏幕分離的方式進行固定。
（1）RK3399 核心板
RK3399核心板采用 4*80PIN 工業級板對板連接器與網關大底板相連，支持插拔和更換。RK3399核心板具體參數如下:
尺寸：6.5*5.5cm
高度：連同連接器在內 0.26cm
CPU：Rockchip RK3399 28 納米 HKMG 制程 雙核 Cortex-A72 1.8/2.0GHz；四核 Cortex- A53 1.4GHz
內存：2GB 雙通道 DDR3(4GB 可選)
存儲：16GB EMMC
電源管理：官方推薦 RK808 芯片
工作電壓：3.3V 供電
系統支持：Android8.1 系統；Ubuntu16.04 系統；Debian9 系統
接口：支持雙 USB3.0 Type-C 接口；支持 PCIe 2.1 (4 full-duplex lanes)；內置低功耗
MCU；8路數字麥克風陣列輸入
引角擴展：引出腳多達 320 個，滿足用戶各類擴展需求
多媒體：支持 4K VP9 and 4K 10bits H265/H264 視頻解碼，高達 60fps;1080P 多格式視頻解碼 (VC-1, MPEG-1/2/4, VP8)
運行溫度：0℃~80℃
（2）RK3399 底板
RK3399 底板為核心板預留 4*80PIN 工業級板對板連接器接口，還預留了 VGA、HDMI、SD等各種外設接口，提供了 RS485、UART、USB 等各種通信接口，還板載了 LED、按鍵、蜂鳴器等模塊。
RK3399 底板具體參數如下:
尺寸：19cm*12cm
PCB板：4 層
POWER：12V/2A直流電源輸入接口
GPS 模塊：支持（選配）
SWITCH:電源開關
WIFI/BT:雙頻 2.4G/5G WIFI、Bluetooth4.1 二合一模塊
HDMI接口:1 路 HDMI2.0 輸出接口
EDP LCD:1路
Type-C:1 路 Type-C USB3.0 接口，兼容OTG 功能
MIPI_TX 1:路
TF 卡槽:1個
MIPI_TX/RX:1路
USB HOST:4路USB2.0接口
SPDIF:光纖輸出接口
USB3.0:1路
BUZZER:1個蜂鳴器
網口:1路以太網（10/100/1000Mbps）
RTC:實時時鐘
串口:2路RS232串口
GPIO接口:20PIN，包括 2 路 ADC、2路I2C、5v、3.3v電源和GND
SIM 卡槽 1 個 LED 3 個
PHONE:支持耳機輸出
PCIE:PCIE M.2接口
MIC:支持MIC輸入
陀螺儀:支持
IRDA:1個紅外一體化接收頭
電子羅盤:支持
按鍵:6個
GPIO:20路
4G 模塊:全網通(選配)
PCIE:PCIE M.2
CAMERA 接口:CAMERA*1、MIPI CAMERA*1
光線傳感器:支持
2.STM32 微控制器控制平臺
STM32微控制器控制平臺（XC-GW41-V1.3）的核心MCU采用基于ARM Cortex-M4內核的32位微控制器STM32F429ZGT6。預留4個通用無線模塊接口，支持Zigbee、Wifi、藍牙、Lora、433、NBiot、Lorawan等無線模塊進行組合配置，配有1塊3.2寸TFT觸摸顯示屏用于顯示和交互，分辨率為320*240，并板載了TTL串口、232串口、USB轉串口、以太網口等多種通信接口。
利用STM32F429其強大處理能力及其自適應實時存儲器加速器功能，使得智能異構無線網關能實時處理應用層設置的聯動信息，將不同聯動內容分地址存儲，互不干擾，從而實現多種異構網絡數據的匯聚與轉發。
另外板載了1個802.11 b/g/n的模組作為網絡中間件，主頻高達580MHz，輸距離可達 280米。它帶有Wifi功能和以太網接口，支持透明傳輸、串口指令、HTTPd Client等多種工作模式，支持網頁配置、串口AT指令、網路AT指令配置等，其Wifi支持AP、STA、AP+STA配網模式。網絡中間件能實現 UART、Wifi、以太網三者間的數據互傳。
3.無線通信模塊單元
3.1、Zigbee無線模塊
1）采用 TI CC2530F256RHAR 微處理器，256KB Flash，8KB RAM，2.4GHz(IEEE802.15.4)。
2）內部集成CC2591 PA 功率放大模塊，傳輸距離可達1km以上；工業ZigBee集成化解決方案；傳送速率最大250Kbps；通道16個可選頻段。
3）JTAG引出，支持程序調試；板載2個LED；模塊化設計，雙排防反插插座。
3.2、Wifi無線模塊
1）核心處理器采用MCUESP8266，它封裝業內領先的Tensilica L106超低功耗32位 MCU，主頻支持80或160MHz，支持RTOS，集成Wi-Fi MAC/BB/RF/PA/LNA單元，板載天線。
2）內置TR開關、功率放大器、穩壓器和電源管理組件；支持 UART/GPIO/ADC/PWM/IIC 接口；支持多種休眠模式，電流低至20uA；串口速率低至4Mbps。
3）支持標準的802.11b/g/n協議，+20dBm 輸出功率；內置完整的TCP/IP協議棧；內嵌Lwip協議棧。
4）支持 STA/AP/STA+AP工作模式；支持Smart Config功能；支持AT遠程升級；提供SDK支持二次開發。
3.3、Lora無線模塊
1)本模塊是一個低頻半雙工支持點對點通訊協議的Lora 模組，使用串口進行數據收發，可實現一對一或一對多通信。
2)工作頻段398~525MHz；發射功率10dBm ~22dBm；靈敏度 - 140dBm@0.268Kbps；傳輸距離可達5km。
3)模塊可工作在1.8~3.6V，休眠電流僅3.5uA，滿足電池供電需求，適合超低功耗的場合應用。
4)支持TRANS和FP兩種傳輸協議； 支持 RUN 、WU、LR、LSR、AT等工作模式；支持信道檢測和數據加密。
3.4、Blutooth 無線模塊
1)基于 TI CC2541 低功耗藍牙 SOC 芯片，核心處理器 CC2541F256RHAR；256KB Flash，8KB RAM；
2)軟件支持業界領先的藍牙4.0低功耗協議棧；支持UART透傳和協議棧開發；數字接口部分全部引出；提供 BLEStack軟件包；
3)模塊化設計，引出 JTAG 接口，板載 2 個 LED；雙排防反插插座；
3.5、433無線模塊
1)基于TI公司CC1310射頻芯片的無線串口模塊，可工 作在 425~450.5MHz頻段，TTL電平輸出。
2)支持全球免許可 ISM 433 MHz 頻段；最大發射功率25mW，軟件多級可調；通信距離可達1.5km；支持先進的GFSK調制方式，傳輸速率可達2.5 kbps~ 168 kbps；支持外部ModBus協議。
3)IPEX接口、郵票孔可選，內置低功耗多功能無線串口程序，便于二次開發；并且具有數據加密和壓縮功能。
3.6、Nb-iot 無線模塊
1)高性能、低功耗的多頻段NB-IoT 無線通信模塊，支持 B1/B3/B8/B5/B20/B28 頻段 ； LCC 封裝，尺寸23.6mm x 19.9mm x 2.2mm。
2)供電電壓：3.1V-4.2V；最大輸出功率：23dBm±2dB；高靈敏度：-129dBm±1dB ；溫度范圍：-40℃-+85℃。
3)支持3GPP TS 和 Quectel 增強型 AT 指令，內嵌網絡服 務協議棧。
4.RFID 感知模塊
實驗平臺支持搭載低頻、高頻、超高頻的 RFID 讀卡器模塊， 以及指紋識別和條碼識別的硬件 模塊，可以進行相應的上位機應用開發和學習。這些硬件參數說明如下：
4.1、125K 低頻RFID 模塊 (XC-LF125-V1.2)
1 ) CMOS 集成收發器電路基站芯片 EM4095
2) 配備繞圈天線
3) 獨立 8 位 MCU 可編程、配備信號測量
4) 支持 Java/C#/Delphi 等 RFID 項目開發軟件
5) 提供服務器端/PC /Android 應用軟件程序
6) 通訊速率：9600 波特率
7) 讀寫距離：1-6cm
8) 讀卡性能支持：只讀 EM4100/EM4102 等卡,可讀寫 EM4469 等低頻 ID 卡。
9) 供電與通訊：可通過讀卡器底板頂部的 12V 和 GND 接線孔進行供電，通過 TXD 和 RXD 接線孔進行串口通信。(采用磁吸方式供電時，12V 和 GND 可以不連接)
4.2、13.56M 高頻 RFID 模塊 (INTL-HF1356-V1.0)
1 ) 射頻芯片采用 NXP 高頻 RFID 芯片 PN532 工作頻率為 13.56MHz 板載天線。
2) 讀卡性能支持：支持 FeliCa ，ISO /IEC 14443-3 Type-A, Mifare,ISO/IEC 14443-4 TypeA, ISO/IEC 14443-3 TypeB &ISO/IEC 14443-4 Type B 卡，支持身份證卡讀取。
3) 模塊功能：支持對 ISO14443 標簽的尋卡、防沖突、選擇卡、密碼下載和校驗、修改密碼 和讀寫操作等。
4) 供電與通訊：可通過讀卡器底板頂部的 12V 和 GND 接線孔進行供電，通過 TXD 和 RXD 接線孔進行串口通信。(采用磁吸方式供電時，12V 和 GND 可以不連接)
4.3、900M 超高頻 RFID 模塊 (XC-UHF900-V1.2)
1 ) 采用 900M 超高頻模塊，模塊化的接口設計增強超高頻 RFID 的抗干擾性★板載 2) 5DB 陶瓷天線，發射功率- 13- 10 dBm 可調。
3) 讀卡性能支持：EPCglobal Class1 Gen2 、ISO18000-6C 標準兼容卡。
4) 模塊功能：支持對 900MHz 標簽的尋卡、讀寫操作等。
4) 供電與通訊：可通過讀卡器底板頂部的 12V 和 GND 接線孔進行供電，通過 TXD 和 RXD 接線孔進行串口通信。(采用磁吸方式供電時，12V 和 GND 可以不連接)
4.4、指紋識別模塊 (INTL-FING1-V1.0)
1 ) 采用AS608 亮背景光學頭指紋識別設備, 由高性能 DSP 處理器和 FLASH 等芯片構成,具有 指紋圖像處理、模板提取、模板匹配、指紋搜索和模板存儲等項功能；
2) 指紋圖像錄入時間：＜1.0 秒；
3) 窗口面積：約 14 ╳ 18 mm；
匹配方式： 比對方式 (1: 1 ) 搜索方式 (1:N)；
4) 認假率(FAR) ：＜0.001%；
5) 拒真率(FRR) ：＜1.0% (安全等級為 3 時)；
6) 搜索時間：＜0.3 秒；
7) 上位機接口： UART (TTL 邏輯電平)、波特率 9600bps ；IDC10FP×2 防反插歐標插座。
9) 供電與通訊：可通過讀卡器底板頂部的 12V 和 GND 接線孔進行供電，通過 TXD 和 RXD 接線孔進行串口通信。(采用磁吸方式供電時，12V 和 GND 可以不連接)
4.5、條形碼&二維碼識別模塊 (XC-QRCD1-V1.0)
1 )采用 E3000Y 條碼識別模組，在極小的尺寸內完全集成圖像采集、照明瞄準和解碼器，既 小又輕，性能強勁。非常適合嵌入各種行業的產品中使用，如數據采集器、抄表設備、檢票機等。
2)優越的性能，能快速識別紙類、薄膜類一維、二維條碼，高反光屏幕碼、亮度低屏幕碼。
3) 采用高感光度高速 CMOMS 傳感器，并且能夠自動感應掃描，當商品條碼經過掃描窗口時 可瞬間喚醒模組讀取條碼。
4) 支持的一維條碼種類：Codabar 、Code 39 、Code 32 、Industrial 2 of 5 、Interleaved 2 of 5 、Standard 2 of 5、Matrix 2 of 5、Code 93、Code 11 、 Code 128 、 UPC-A 、UPC-E、EAN/JAN-8、EAN/JAN- 13、GS1 DataBar(RSS14)。
5 ) 支 持 的 二 維 條碼 種類 ：QR Code、Micro QR 、 Data Matrix、Aztec、Hanxi
code、PDF417。
6) 模塊物理接口是 12-PIN FPC接口。12- PIN FPC可被復用為兩種通訊形式：TTL-232 通訊形式和USB通訊形式。
7)最小識別度：Code 39碼6.6mil。
8)運動容差：2.2 米/秒。
9)工作電壓：3.3V。
10)工作溫度：-20 ~ 55℃。
9) 供電與通訊：可通過讀卡器底板頂部的 12V 和 GND 接線孔進行供電，通過 TXD 和 RXD 接線孔進行串口通信。(采用磁吸方式供電時，12V 和 GND 可以不連接)
5.傳感器采集模塊 (工業級)
5.1、溫濕度傳感器
1)工作電壓10V-30V DC，工作溫度-40℃-+80℃ ，最大功耗0.3W，耗電≤0.15W(12V DC,25℃) 。
2) 信號輸出 RS485，響應時間≤15S。
3) 溫度分辨率：0.1℃ ，濕度分辨率：0.1%RH；溫度長 期穩定性≤ 0.1℃/y，濕度長期穩定性≤ 1%RH/y。
3) 外殼采用ABS 材質，液晶顯示器實時顯示數據。
5.2、光照傳感器
1)工作電壓：DC12-24V DC，工作溫度：-10℃ T0 +90℃ ，電耗≤ 0.15W。
2)光照強度范圍 0-65535 Lux，測量精度±5% (25℃) ，長期穩定性≤5%/y。
3)輸出信號接口類型 RS485。
4)外殼采用ABS 材質，采用防水膠設計。
5.3、空氣質量傳感器
1)工作電壓12-24V DC，平均電流< K 85mA，耗電< s 1.2W (@12VDC 25°C)。
2)測量范圍：0-1000ug/m3，測量精度<士 10%；預熱時 間 2-10min，響應時間≤120 秒。
3)輸出方式 RS485/0-5V/0- 10V/4 -20mA，波特率 2400/4800/9600。
5.4、大氣壓力傳感器
1)工作電壓 12-24V DC，耗電電流小于 100mA。
2)工作溫度-20 - 125℃ ，工作濕度 0 – 100%RH。
3)測量范圍 26 – 126KPa，測量精度±10KPa。
4)預熱時間小于 1 分鐘，響應時間小于 10 秒。
3)通訊端口 RS485A，波特率 9600。
5.5、二氧化碳傳感器
1)工作電壓：DC12-24V DC，工作溫度：-10℃-+50℃，平均電流≤85mA，耗電： ≤1W (12V DC,25℃) 。
2)CO2測量范圍 5000ppm/1%/3%/65%/100%可選，CO2 精 度±50ppm+3%讀數 (25℃)
3)外殼采用ABS 材質，2.88 寸液晶屏，有四個操作按 鍵進行控制。
5.6、噪聲傳感器
1)86型光照&聲音采集2合1傳感器，顏色白。
2)尺寸為 86mm*86mm，工作電壓為12-24V。
3)光照采集通過聯動聲音輸出。
4)聲音采集通過開關量輸出。
5.7、風速傳感器
1)工作電壓 12-24V DC，耗電小于 1W。
2)工作溫度-30 - 80℃ ，工作濕度 0 – 95%RH。
3)測量范圍 0 – 30m/s，測量精度±1m/s。
3)響應時間小于 5 秒。
3)通訊端口 RS485A，波特率 9600。
5.8、風向傳感器
1) 工作電壓 12-24V DC，耗電小于 1W。
2) 工作溫度-30 - 80℃ ，工作濕度 0 – 95%RH。
3) 測量范圍 0 – 360° ，測量精度±3°。
3) 響應時間小于 5 秒。
3) 通訊端口 RS485A，波特率 9600。
5.9、水質PH傳感器
1) 材料：POM 外殼
2) 工作電壓：10V-30V DC
3) 最大功耗：1.2W
4) 通信接口：RS485 通信協議：Modbus 協議
5) PH 值量程：0-14PH 精度： ±0.15PH 分辨率：0.01PH
6) 工作環境溫度： 0℃~+60℃
7) 防護等級：IP65
5.10、液位傳感器
1) 材料：316L 不銹鋼膜片+304 不銹鋼外殼
2) 測量介質：液體
3) 測量量程：0-500 米 綜合精度：0.2%F.S
4) 響應時間：8ms
5) 通信接口：RS485 通信協議：Modbus 協議
6) 介質溫度：-25℃~+60℃
7) 工作電壓：12V
8) 密封等級：IP68
9) 過程連接：投入式
6、 執行器控制模塊
執行器控制模塊 (XC-ACT2-V1 .0) 上板載了風扇、步進電機、RGB LED 、蜂鳴器、舵機、繼 電器等執行器模塊，并且每個硬件模塊均有獨立的接線孔，可通過香蕉線連接到 STM32/51/Aduino 微控制器控制平臺，然后基于各自平臺進行程序開發實現執行器控制功能。
6.1、安防報警模塊
安防報警模塊 (XC-SECA1-V1.0)上板載了溫濕度、光照、PM2.5、紅外對射、震動、大氣壓 力、火焰、霍爾等傳感器模塊，并且每個硬件模塊均有獨立的接線孔，可通過香蕉線連接到 STM3 2/51/Aduino 微控制器控制平臺，然后基于各自平臺進行程序開發實現安防報警功能。
6.2、顯示單元模塊
顯示單元模塊 (XC-DISP1-V1.0) 上板載了數碼管、交通燈、點陣 LED 、LCD 等顯示模塊，并 且每個硬件模塊均有獨立的接線孔，可通過香蕉線連接到 STM32/51/Aduino 微控制器控制平臺， 然后基于各自平臺進行程序開發實現顯示控制功能。
6.3、磁吸式供電板
磁吸式供電板 (XC-CXB2-V1.0) 底部有 10 個連接點，可以滿足不同尺寸的硬件模塊的連接 及供電，通過磁鐵吸力固定模塊，通過螺絲提供 12V 電源。
7.其他配件
7.1、Zigbee無線配置器
1) 支持 GB2530Zigbee 無線收發器的參數配置。
2) 通過 USB 轉串口連接電腦使用。
3) 在 PC 上位機程序中輸入 PANID 進行搜索。
4) 搜索時可以指定信號，默認為全信道輪詢掃描
5) 可以修改 Zigbee 模組的 ID、PANID、DestID、信 號、名稱等多種參數的設置。
7.2、ST-LINK 仿 真器
1) 支持全系列 STM32 SWD 和全系列 STM8 SWIM 的下載 和調試。
2) 鋁合金 U 盤外殼，并標注了接口定義；紅藍雙色 LED 指示燈顯示工作狀態。
3) 同時對外提供 5V 和 3.3V； 內部帶有 500MA 自恢復保 險絲保證板卡安全。
4) 可接杜邦線或者 10Pin 排線；USB 2.0 全速兼容接 口，通過 USB 給 5V 電源連接器供電。
7.3、CC-Debug仿真器
1) 支持 TI 系列帶 8051 內核的CC 全系列芯片以及多個 收發器的下載和調試，例如 Zigbee (CC2530)和藍牙 (CC2540) 等。
2) 支持目標電壓 1.2V~3.6V 自適應。
3) 接口類型為 USB/SPI。
4) 支持 SmartRF FlashPro 和 IAR for 8051 等多種開發 軟件。
7.4、香蕉線
1) 用于連接傳感器、執行器等外設硬件模塊。
2) 香蕉線的接線頭有多種形式，包括分為針對針，針對 夾片的。
1、《Stm32-M4 應用開發》實驗目錄
第 1 章 STM32 應用開發基礎
第 2 章 STM32 開發環境搭建
2. 1 STM32 開發環境安裝及使用
2.2 Keil uVision4 工程新建、配置、下載、調試
第 3 章 STM32 基礎應用開發
3. 1 STM32 應用開發-LED 燈
3.2 STM32 應用開發-按鍵
3.3 STM32 應用開發-外部中斷
3.4 STM32 應用開發- 串口
3.5 STM32 應用開發-ADC
3.6 STM32 應用開發-定時器
3.7 STM32 應用開發- 串口屏
第 4 章 STM32 傳感器應用開發
4. 1 STM32 傳感器應用開發-燃氣傳感器
4.2 STM32 傳感器應用開發-多普勒傳感器
4.3 STM32 傳感器應用開發- 門磁傳感器
4.4 STM32 傳感器應用開發-雨雪傳感器
4.5 STM32 傳感器應用開發-聲音傳感器
4.6 STM32 傳感器應用開發-光照傳感器
4.7 STM32 傳感器應用開發-聲光報警燈
4.8 STM32 傳感器應用開發- 電磁鎖
4.9 STM32 傳感器應用開發-舵機
4. 10 STM32 傳感器應用開發-交通燈
4. 1 1 STM32 傳感器應用開發-調光燈
4. 12 STM32 傳感器應用開發-溫濕度傳感器
4. 13 STM32 傳感器應用開發- 13.56M RFID 讀卡器
4. 14 STM32 傳感器應用開發-大氣壓力傳感器
4. 15 STM32 傳感器應用開發-風速傳感器
4. 16 STM32 傳感器應用開發-風向傳感器
4. 17 STM32 傳感器應用開發-900M RFID 讀卡器
4. 18 STM32 傳感器應用開發-多通道 RFID 讀卡器
第 5 章 Zigbee 無線通信應用開發
5. 1 GB2530 配置
5.2 節點與上位機通信實驗
第 6 章 WIFI 無線通信應用開發
6. 1 ESP8266 組網實驗
2、《物聯網 Android 應用開發》實驗目錄
第 1 章 物聯網智能系統 Android 示例解析
1. 1 物聯網智能系統應用框架及代碼分析
1.2 物聯網智能系統應用通訊協議解析
第 2 章 物聯網智能系統 Android 基礎應用開發
2. 1 環境監測-光照傳感器數據顯示實驗
2.2 環境監測-二氧化碳傳感器數據顯示實驗
2.3 環境監測-溫濕度傳感器數據顯示實驗
2.4 環境監測-雨雪傳感器數據顯示實驗
2.5 環境監測-空氣質量傳感器數據顯示實驗
2.6 環境監測-噪聲傳感器數據顯示實驗
2.7 智能安防-燃氣傳感器數據顯示實驗
2.8 智能安防-紅外對射傳感器數據顯示實驗
2.9 智能安防-多普勒傳感器數據顯示實驗
2. 10 智能安防-煙霧傳感器數據顯示實驗
2. 11 智能安防- 門磁傳感器數據顯示實驗
2. 12 智能安防-緊急按鈕傳感器數據顯示實驗
2. 13 智能控制-風扇執行器控制實驗
2. 14 智能控制-聲光報警燈執行器控制實驗
2. 15 智能控制- 電磁閥執行器控制實驗
2. 16 智能控制-調光燈執行器控制實驗
2. 17 智能控制-智能無線插座執行器控制實驗
2. 18 智能控制- RS485 開關量控制器控制實驗
2. 19 智能控制- MP3 播放器控制實驗
2.20 門禁系統-RFID 讀卡器讀卡實驗
2.21 門禁系統- 電磁鎖執行器控制實驗
2.22 智慧城市-智能電表數據顯示實驗
2.23 智慧城市-智能燃氣表數據顯示實驗
2.24 氣象農業-風向傳感器數據顯示實驗
2.25 氣象農業-風速傳感器數據顯示實驗
2.26 氣象農業-溫濕度&大氣壓力傳感器數據顯示實驗
2.27 氣象農業-聲音&光照傳感器數據顯示實驗
2.28 智能交通-900M RFID 讀卡器讀卡實驗
2.29 智能交通-舵機執行器控制實驗
2.30 智能交通-交通燈執行器控制實驗
2.31 智慧物流-多通道 RFID 讀卡器讀卡實驗
第 3 章 物聯網智能系統 Android 綜合應用開發
3. 1 物聯網智能門禁系統
