Cortex-A53+M4平臺

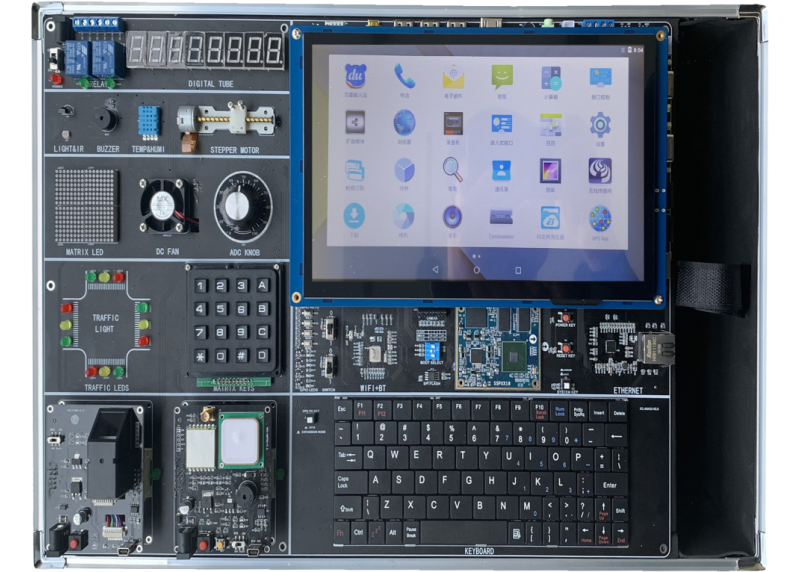

本實驗箱是針對高校推出的教學科研型移動互聯網、嵌入式綜合開發平臺。平臺適配Cortex-A9四核處理器和Cortex-A53八核處理器，支持S5P4418核心板和S5P6818核心板互換喚。系統包含3G網絡、WIFI藍牙等通信單元，溫濕度、光照傳感器等感知單元，繼電器、蜂鳴器、交通燈、數碼管、16x16點陣、直流/步進電機等控制單元，4X4矩陣鍵盤、全功能鍵盤、ADC屬于旋鈕等輸入單元，以及指紋、RFID、無線傳感模塊等物聯網單元。系統支持Android5.1和Linux3.4雙操作系統，并配套了系統下的實驗案例程序解析。具有領先的軟件優勢與硬件優勢，適合實驗教學、課題開發、畢業設計及電子設計競賽等。
?
一、產品介紹
本實驗箱是針對高校推出的教學科研型移動互聯網、嵌入式綜合開發平臺。平臺適配Cortex-A9四核處理器和Cortex-A53八核處理器，支持S5P4418核心板和S5P6818核心板互換喚。系統包含3G網絡、WIFI藍牙等通信單元，溫濕度、光照傳感器等感知單元，繼電器、蜂鳴器、交通燈、數碼管、16x16點陣、直流/步進電機等控制單元，4X4矩陣鍵盤、全功能鍵盤、ADC屬于旋鈕等輸入單元，以及指紋、RFID、無線傳感模塊等物聯網單元。系統支持Android5.1和Linux3.4雙操作系統，并配套了系統下的實驗案例程序解析。具有領先的軟件優勢與硬件優勢，適合實驗教學、課題開發、畢業設計及電子設計競賽等。
?
? ? ? 二、產品特點
1.核心板互換
無縫兼容S5P4418核心板和S5P6818核心板。S5P4418核心板：Cortex-A9四核，主頻1.4GHz；S5P6818核心板：Cortex-A53八核，主頻1.4GHz。
2.四協議異構網絡匯聚模塊
模塊整版設計，集成了Zigbee、WiFi、藍牙、IPv6等多種網關協調器功能，提供JTAG調試接口、USB和串口接口（含PC端或ARM端串口選擇功能）、RST復位功能。提供數據連接、數據傳輸、電源指示、模式指示等LED指示功能。
3.豐富的可擴展接口
預留兩路可拔插IDC32FP×2防反插插座接口，可擴展3G/4G通信、GPS定位（或北斗模塊）、語音識別、指紋識別、RFID模塊（支持低頻\高頻\超高頻）。
1.Cortex-A9嵌入式核心板
1、核心板芯片：Cortex-A9四核處理器S5P4418，處理器主頻1、4GHz
2、采用28nm制作工藝，內置高性能4核A9 ARM架構，配備Mali-400 GPU
3、支持32KB*4 I/D一級緩存，1MB二級緩存，支持單通道32位數據總線，高達800MHz工作頻率的LPDDR2/3，LVDDR3(Low Voltage DDR3)，DDR3，支持3.3V的IO電平
4、DDR3內存：2GB DDR3 ??存儲：16GB EMMC 存儲
5、電源管理：AXP228，支持動態調頻，超低功耗
6、板載接口：音頻輸入輸出接口、1路TF卡插座、1路千兆以太網RJ45接口、3路USB Host2.0接口；1路USB OTG接口、2路RS232接口、1路RS485接口、1路500W CMOS 高清攝像頭接口、S500M芯片 WiFi/藍牙4.0二合一。
2.嵌入式人機交換單元
1、LCD液晶：10.1寸LCD
2、觸摸屏：10.1寸5點電容觸摸屏
3、帶fn功能USB全鍵盤
3.嵌入式基礎實驗單元
1、4路GPIO LED
2、1路有源蜂鳴器
3、板載溫濕度傳感、光照傳感器、紅外遙控接收頭
4.嵌入式擴展實驗單元
1、8位8段數碼管
2、12個交通燈
3、16×16點陣LED
4、步進電機
5、直流電機風扇
6、2路繼電器
7、1路ADC旋鈕
8、4x4矩陣鍵盤
5.ARM仿真槍
1、支持仿真Cortex-A9 STM32F系列等內核芯片；
2、支持Eclipse、KEIL等集成開發環境；
3、通過方口USB供電，提供Windows系統驅動即插即用；
4、實現單步、斷點、寄存器查看等功能；
5、不同實驗之間切換，無需重啟設備，即可繼續進行實驗。
1、嵌入式裸機開發：S5Pxx18裸機開發環境搭建、S5Pxx18裸機開發和調試流程、S5Pxx18裸機開發-GCD匯編指令、S5Pxx18裸機開發-ASM匯編調用、S5Pxx18裸機開發-C語言程序、S5Pxx18裸機開發-GPIOLED點燈、S5Pxx18裸機開發-按鍵狀態檢測、S5Pxx18裸機開發-風扇控制、S5Pxx18裸機開發-繼電器控制、S5Pxx18裸機開發-步進電機控制、S5Pxx18裸機開發-數碼管控制、S5Pxx18裸機開發-矩陣LED控制、S5Pxx18裸機開發-交通流水燈控制、S5Pxx18裸機開發-串口通訊、S5Pxx18裸機開發-外部中斷、S5Pxx18裸機開發-蜂鳴器控制（PWM），實驗項目數量15個
2、嵌入式Linux系統開發：嵌入式Linux開發環境搭建、Linux基本操作指令、Linux系統NFS網絡服務配置、Linux系統交叉編譯環境配置、Linux系統Uboot編譯、Linux系統內核編譯、Linux GCC編譯與交叉編譯、嵌入式Linux應用開發-多線程、嵌入式Linux應用開發-串口通訊、嵌入式Linux應用開發-網絡編程TCP、嵌入式Linux應用開發-網絡編程UDP、嵌入式Linux驅動開發-GPIOLED、嵌入式Linux驅動開發-按鍵、嵌入式Linux驅動開發-蜂鳴器、嵌入式Linux驅動開發-直流電機、嵌入式Linux驅動開發-繼電器、嵌入式Linux驅動開發-步進電機、嵌入式Linux驅動開發-數碼管、嵌入式Linux驅動開發-矩陣LED、嵌入式Linux驅動開發-交通燈、嵌入式Linux驅動開發-溫濕度傳感器、嵌入式Linux驅動開發-ADC（光照+AD旋鈕）、嵌入式Linux驅動開發-推桿開關、嵌入式Linux驅動開發-矩陣鍵盤、QT應用環境搭建及使用、嵌入式QT應用環境搭建及使用、嵌入式Linux QT應用開發-LED點燈、嵌入式Linux QT應用開發-串口通信，實驗項目數量25個
3、嵌入式Android應用開發：Android系統編譯與燒寫、Android應用開發環境的搭建、ADB工具配置及使用、Android應用開發流程-建立工程、Android應用開發流程-導入工程、Android應用開發流程-調試工程、Android應用開發流程-發布應用、Android應用常用布局-LinearLayout、Android應用常用布局-AbsoluteLayout、Android應用常用布局-RelativeLayout、Android應用常用布局-TableLayout、Android應用常用組件-TextView、Android應用常用組件-EditText、Android應用常用組件-Button、Android應用常用組件-ImageView、Android應用Logcat的使用、Android應用Activity生命周期、Android應用Activity之間傳值、Android應用信息提示-Toast、Android應用信息提示-Notification、Android應用信息提示-Dialog、Android應用信息提示-PopupWindow、Android應用數據存儲-SharedPreferences、Android應用數據存儲-Sqlite、Android應用數據存儲-Content Provider、Android應用多線程-Thread、Android應用多線程-Timer、Android應用多線程-Handler、Android應用Broadcast-Receiver、Android應用Broadcast-Sender、Android應用Service-startService方式、Android應用Service-BindService方式、Android應用Socket-TCP客戶端、Android應用Socket-UDP數據交互、嵌入式Android應用開發-NDK開發流程、嵌入式Android應用開發（NDK）-蜂鳴器控制、嵌入式Android應用開發（NDK）-LED燈控制、嵌入式Android應用開發（NDK）-光照傳感器采集、嵌入式Android應用開發（NDK）-溫濕度傳感器采集、嵌入式Android應用開發（NDK）-ADC旋鈕電壓采集、嵌入式Android應用開發（NDK）-推桿開關狀態檢測、嵌入式Android應用開發（NDK）-矩陣鍵盤狀態檢測、嵌入式Android應用開發（NDK）-數碼管控制、嵌入式Android應用開發（NDK）-交通燈控制、嵌入式Android應用開發（NDK）-LED矩陣控制、嵌入式Android應用開發（NDK）-繼電器控制、嵌入式Android應用開發（NDK）-風扇控制、嵌入式Android應用開發（NDK）-窗簾電機控制，實驗項目數量45個
